- Alpha Tetra

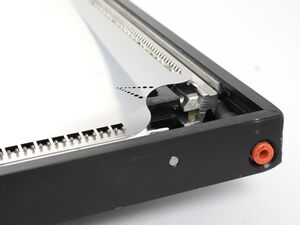

Das Spannsystem Alpha Tetra hat als Vorteil gegenüber den eingeklebten Schablonen den geringeren Lagerraum und die Gewichtsreduktion bei der einzelnen Schablone.
Die Schablone ist direkt mit dem Rahmen verbunden und stark gespannt.
Rahmengrößen
| Rahmen-Abmessung B x L (mm) | Schablonengröße B x L (mm) | Abmessung innen B x L (mm) | Rahmenhöhe (mm) |
| 430x430 | 404x404 | 355x355 | 25 |
| 584x584 | 558x558 | 508x508 | 25 |
| 736x736 | 558x558 | 508x508 | 38 |
| 736x736 | 558x711 | 508x661 | 38 |
Andere Größen auf Anfrage
Mechanische Daten
Luftdruck Max. 8,5-9 bar
Rahmenprofil 25,4mm x 38,10mm (h x b)
Schablonengröße Rahmengröße – 27mm
Gewicht 3 bis 13 kg
Wir liefern für die Spannsysteme Alpha Tetra und DEK Vector eine alternative Randlochung, die wesentlich robuster und einfacher einzulegen ist als die betreffenden Originale. Diese alternative Randlochung kann auch mit Randverstärkung geliefert werden, was insbesondere bei Schablonendicke ≤ 120µm das Handling sicherer macht.
Zubehör
Einspann-Vorrichtung (Loading station)
Archivtaschen
