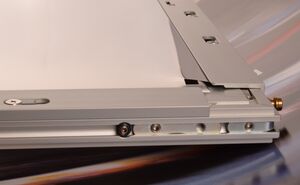

Der ZelFlex Z4P ist ein 4-seitiges Spannsystem für SMT Schablonen.

Die Schablone wird mit Druckluft gespannt, wobei nach dem Spannen der Druckluftschlauch wieder entfernt werden kann.

Der ZelFlex speichert die Druckluft über mehr als zwei Arbeitsschichten (garantiert min. 8 Stunden).

Der ZelFlex ist in mehreren Größen verfügbar.

Der lizenzfreie ZelFlex hat sich bei Umstellung von eingeklebten Schablonen nach ca. 20-25 Schablonen amortisiert und eignet sich für die Kleinserienproduktion sowie für die Großserienproduktion.

Das Spannsystem Zelflex hat als Vorteil gegenüber eingeklebten Schablonen, den geringeren Lagerraum und die Gewichtsreduktion bei der einzelnen Schablone.

Die Schablone ist direkt mit dem Rahmen verbunden und stark gespannt.

Rahmenangaben in mm

Rahmenmaße	Druckbereich	Rakellänge	Gewindebuchsen M6
508x508	388x388	390	482,6x482,6
457x584	337x464	340	431,8x533,4
558x558	438x438	440	533,4x533,4
584x558	464x438	460	533,4x533,4
636x636	516x516	520	609,6x609,4
736x736	516x516	520	711,2x711,2

Andere Größen auf Anfrage

Mechanische Daten:

Luftdruck Max. 4-6 bar
Rahmenprofil 33mm x 50mm (HxB)
Schablonengröße Rahmengröße - 38mm
Gewicht 5 bis 13 kg
